W650ベベル外し方（備忘録）

知恵の輪だったので備忘録として。

ベベルシャフトのカバーパイプ下のクリップを外す。

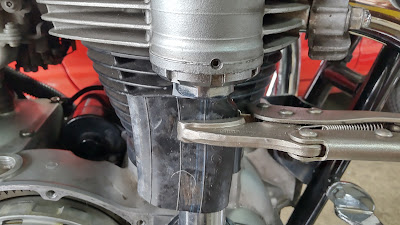

 ベベルシャフトのカバーパイプを下にずらすのですが、Oリングが有るので動きが渋いです。ゴムなどで養生してバイスグリップで掴んでずらす。

ベベルシャフトにCクリップが有るので外す。

シャフトが下に落ちる。これで下のギアボックス毎右に外せる。

組み立てるときはカム左右にある合わせマークを水平でかつ三個のカムベベルギア取付ボルトのうち二個が水平に成るように。クランクケースの合わせマークに合せたところでベベルシャフトを上に挿入し、Cクリップを取り付ける。上にスプリングが有るので押し上げた状態でクリップ挿入のため少し手が足りない・・・・

整備マニュアルなしで、ネット上の情報でばらしましたが、シャフトのCクリップには悩みました。
